De Buis van de roestvrij staalvin
Created with Pixso. Van het de Rij Vlakke EN10204 Roestvrije staal van DELLOK Enige de Vinbuis Lasbare 25mm

Van het de Rij Vlakke EN10204 Roestvrije staal van DELLOK Enige de Vinbuis Lasbare 25mm

Brand Name: DELLOK
Model Number: Rechthoekig
MOQ: N/A Contacteer ons voor details
Prijs: N/A Contact us for details
Delivery Time: Het ex-werk binnen 1 maand op recepit van orde.
Payment Terms: L/C, T/T Contacteer ons voor details
Detail Information
Plaats van herkomst:
China
Certificering:
CE. ISO,EN10204. 3.1 Cert.
Buis OD::
19mm min.
Buislengte::
18 meters max.
Vinhoogte::
25mm max.
Vindikte::
0.5mm1.5mm
Vinhoogte::
min. 4 mm voor stevige vinnen & 3.3mm voor getande vinnen.
HFW-Vintype::
stevige duidelijk en getand.
Verpakking Details:
(1) waterdicht de bundelpakket van het staalkader; (2) het geval van het Staalkader door triplex met
Levering vermogen:
60000 meters maand
Markeren:

De Buis van de het Roestvrije staalvin van EN10204 25mm

,

1.5mm de Buis van de Roestvrij staalvin

,

0.5mm Lasbaar Staalbuizenstelsel

Product Description

Verweldbare platte enkelrijke buis van roestvrij staal EN10204 25 mm



A106 Gr.B SMLS koolstofstaalbuis, helicaal gelaste massieve vinnenbuizen


Gecombineerde metalen metalen metalen

ASTM A106/A106M: naadloze koolstofstaalpijpen voor hoge temperatuur



Detail:

Algemene specificaties van HF-lassenvoetbuis
Tube OD: 19 mm min.
Tube lengte: maximaal 18 meter.
Vinnenhoogte: maximaal 25 mm.
Vinnendikte: 0,5 mm-1,5 mm
Vinnenspitch: min. 4 mm voor vaste vinnen en 3,3 mm voor getande vinnen.
Algemene productiecapaciteit voor HF-lassen
Lasinstallatie: 4 vinnenmachines;
Productiecapaciteit per dag tot 40 ton;
HFW Fin type: vast vlak en getande.



Inleiding:
Hoogfrequentiebestendig gespannen spiraalvormige stalen vinnenbuizen worden veel gebruikt bij het terugwinnen van restwarmte uit koelkastrookgas.De vinnenband wordt continu gelast en spiraalvormig op een gepolijst naakt buis gewikkeldEn de buis en de vinnen worden met behulp van hoogfrequente weerstandslassen aan elkaar gebonden.Allemaal buiten-Rode-oxide zinkfosfaat primer en binnen vluchtige corrosie remmer (VCI) in wateroplosbare tabletvormDe High Frequency Resistance Welded Helical Fin Tubes worden op grote schaal toegepast in verwarmingstoestellen, warmtewisselaars, ketels, economizers, voorverwarmingstoestellen, koelers, warmtepijpen,Verwarming etc....
We produceren zowel een solide platte als een getinte helicale gelaste stalen buis met vinnen en ook kunnen alle spiraaloplosbuizen in het midden of aan het einde van de vinnen gebogen worden, we noemen het haarspeldbuizen.

Daarnaast leveren wij QAP, WPS, PQR& WPQ, certificaten van de grondstoffenfabriek, resultaten van inspectie en proefmonsters en garantiecertificaat van de fabrikant.En de goederen zullen worden geleverd als de buis uiteinden zijn vierkant gesneden, vrije boeren, intern gedroogd en luchtgeblazen, aan beide uiteinden van heliksgelaste gesmolten buizen aan de buitenkant met lak bekleed.

Aanvaardingscriteria:
Internationale norm voor afmetingen, toleranties en tests van gelaste hoogfrequente weerstandsvinnen of de leveringsvoorwaarden (TDC) van klanten.

Controleer:
Visuele controle:
Niet-gesloten delen van de vin, schade aan de vin na het bewerken, kopervervuiling, scheuren, wikkels enz...
Afmetingscontrole:
Vinnenhoogte, vinnenstand, vinnenneiging, vinnengolfvorming, lengte van de delen met en zonder vinnen, enz.
Beugingcontrole:
Ovalheid, dikte en oppervlaktevermindering.


Einde van de buis Afwerking:
Bevel @ (30°~35°)

Grootte van de bevelwortel
0.5 mm tot 1,5 mm

Artikel 2 Algemene materialen Populaire ASTM-materialen
Kernbuismateriaal Koolstofstaal, legeringsstaal, hittebestendig staal,
Roestvrij staal enz.
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179,
SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, enz.
Vinnenmateriaal Koolstofstaal, legeringsstaal, hittebestendig staal,
Roestvrij staal enz.
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, enz.


Concurrentievoordeel:

  1. We hebben meer dan 10.000 vierkante meter werkplaats, waaronder 4 ERW High Frequency Welding finishing lijnen, dagelijkse productiecapaciteit rond 40 ton;
  2. Ons kwaliteitsborgingsplan voor spiralstaalbuizen met hoge frequentie. (2.1) Grondstofcontrole voor zowel gewone buizen als vinnen. (2.2) In procescontrole met rapporten,als WPS,PQR&WPQ;Efficiëntie-test van de lasdepositie vóór fabricage, Niet-destructieve proef en trekproef, enz. (2.3) Eindcontrole met verslagen (visueel en dimensioneel onderzoek, enz.).
  3. De High Frequency Resistance Welded Fin Tube is integraal verlengd voor de maximale oppervlakte om efficiëntie te bereiken.De warmteoverdracht van hoogfrequente lasbuizen is ongeveer 8~9 keer hoger dan die van andere gewone buizen.
  4. Deze gelaste spiraalvormige vinnenbuizen zijn een enkelvoudige integrale eenheid, waardoor hittecontactweerstand en verliezen worden geëlimineerd.Het is de meest voorkomende keuze om tot 475 graden bestand te zijn..

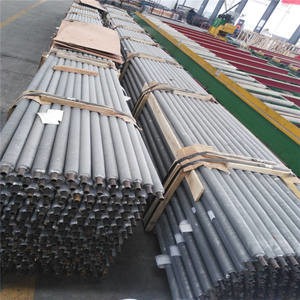

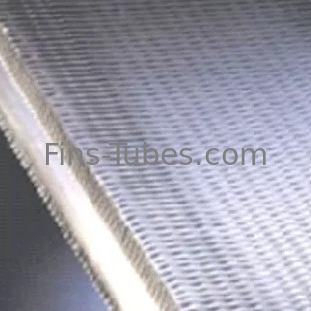

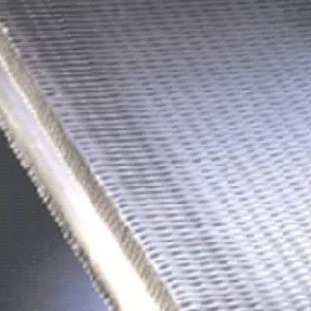

Van het de Rij Vlakke EN10204 Roestvrije staal van DELLOK Enige de Vinbuis Lasbare 25mm 0Van het de Rij Vlakke EN10204 Roestvrije staal van DELLOK Enige de Vinbuis Lasbare 25mm 1Van het de Rij Vlakke EN10204 Roestvrije staal van DELLOK Enige de Vinbuis Lasbare 25mm 2
