Geweld spiraalvormig verdamper EN 10204
U Bent Gelast Spiral Verdampingsbuis, SA210 Gr. C SMLS Carbon Steel Tube
Detail:
Hoogfrequentiebestendig gespannen spiraalvormige stalen vinnenbuizen worden veel gebruikt bij het terugwinnen van restwarmte uit koelkastrookgas.
|
Algemene productiecapaciteit voor HF-lassen
|
Algemene specificaties van HF-lassenvoetbuis
|
|
Lasinstallatie: 4 vinnenmachines;
Productiecapaciteit per dag tot 40 ton;
HFW Fin type: vast vlak en getande.
|
Tube OD: 19 mm min.
Tube lengte: maximaal 18 meter.
Vinnenhoogte: maximaal 32 mm.
Vinnendikte: 0,8 mm min
Vinnenspitch: min. 4 mm voor vaste vinnen en 3,3 mm voor getande vinnen.
|
Vervaardigingsproces: de vinstrook wordt continu gelast en spiraalvormig op een gepolijste naakte buis gewikkeld.En de buis en de vinnen worden met behulp van hoge frequentie weerstand lastechniek.

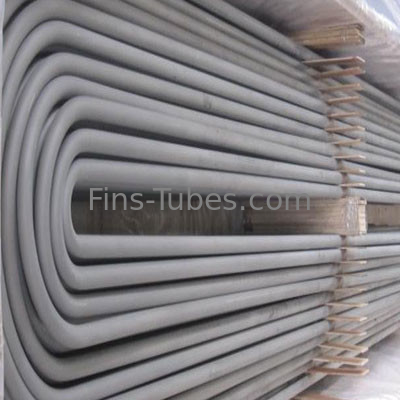

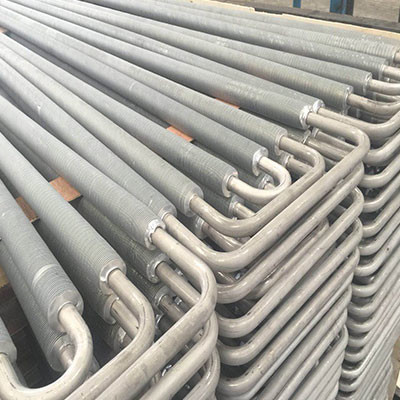

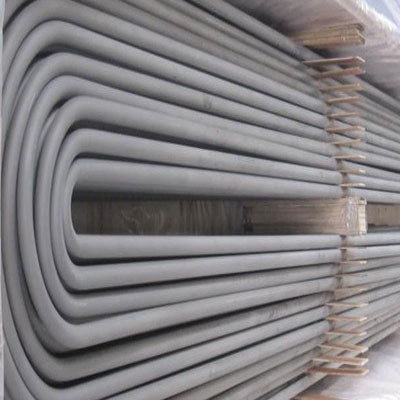

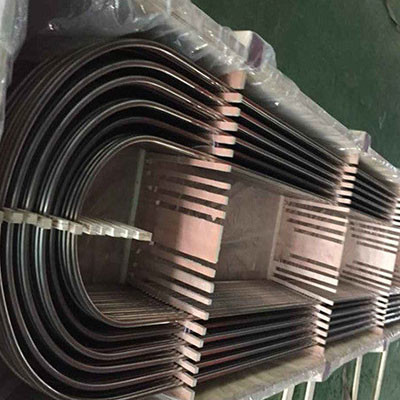

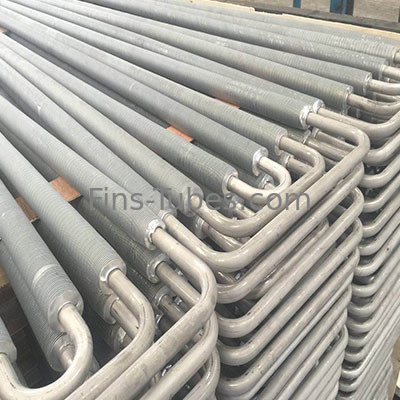

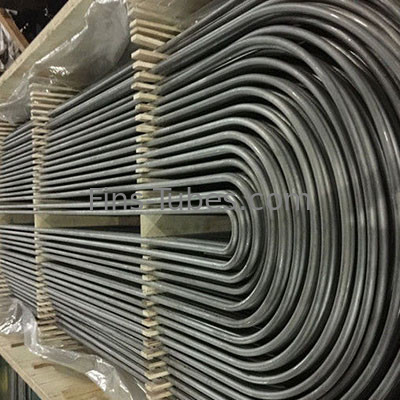

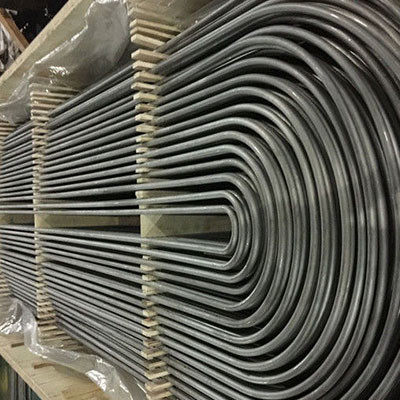

We produceren zowel een solide platte als een getinte helicale gelaste stalen buis met vinnen en ook kunnen alle spiraaloplosbuizen in het midden of aan het einde van de vinnen gebogen worden, we noemen het haarspeldbuizen.
Aanvaardingscriteria:
Internationale norm voor afmetingen, toleranties en tests van gelaste hoogfrequente weerstandsvinnen of de leveringsvoorwaarden (TDC) van klanten.
Visuele controle:
Niet-gesloten delen van de vin, schade aan de vin na het bewerken, kopervervuiling, scheuren, wikkels enz...
Afmetingscontrole:
Vinnenhoogte, vinnenstand, vinnenneiging, vinnengolfvorming, lengte van de delen met en zonder vinnen, enz.
Beugingcontrole:
Ovalheid, dikte en oppervlaktevermindering.
oppervlaktecoating:
buiten-rood-oxide zinkfosfaatprimar en binnenvluchtige corrosie-remmer (VCI) in wateroplosbare tabletvorm.
Einde van de buis Afwerking:
Bevel @ (30°~35°)
Grootte van de bevelwortel
0.5 mm tot 1,5 mm
Leveringsvoorwaarde
De einden van de buizen zijn vierkant gesneden, vrij van buizen, intern gedroogd en luchtgeblazen, aan de buitenkant bekleed met vernis aan beide uiteinden van helicale gelaste buizen.
Documentatie:
Het omvat QAP, WPS, PQR& WPQ, grondstoffabriekcertificaten, resultaten van inspecties en proefmonsters en garantiecertificaat van de fabrikant.
Toepassingen:
De High Frequency Resistance Welded Helical Fin Tubes worden op grote schaal toegepast in warmteverwarmers, warmtewisselaars, ketels, economisers, voorverwarmers, koelers, warmtepijpen, verwarmers enz....
Specificaties:
Een breed scala aan vinnen en buismaterialen kan worden gecombineerd.
|
Artikel 2
|
Algemene materialen
|
Populaire ASTM-materialen
|
|
Kernbuismateriaal
|
Koolstofstaal, legeringsstaal, hittebestendig staal,
Roestvrij staal enz.
|
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179,
SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, enz.
|
|
Vinnenmateriaal
|
Koolstofstaal, legeringsstaal, hittebestendig staal,
Roestvrij staal enz.
|
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, enz.
|
Dimensies datasheet dat wij kunnen leveren.
|
Vervaardigingsbereik van solide spiraalvormige staalvinnenbuizen
|
Zware vinnen ((mm)
|
gezaagde vinnen
|
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
|
Buis OD ((mm)
|
19
|
219
|
19
|
219
|
|
Vinnenhoogte ((mm)
|
8
|
26
|
8
|
32
|
|
Vinnendikte ((mm)
|
0.8
|
2.8
|
1
|
1.6
|
|
Vinnendichtheid ((mm)
|
4 ((250 FPM)
|
20
|
3.3 ((303FPM)
|
20
|
|
Buislengte ((mm)
|
N/A
|
18000
|
N/A
|
18000
|
|
Aanvullend aanbod:
(1) Proces van het afspelen van buizen voor een verbinding van 2 buizen.
(2) Er zijn afstandsringe (materiaal: staal) beschikbaar.
(3) De ene zijde is van vaste vlakke vinnen en de andere is van getande vinnen, twee vinnen op dezelfde buis.
|
Concurrentievoordeel:
-
We hebben meer dan 10.000 vierkante meter werkplaats, waaronder 4 ERW High Frequency Welding finishing lijnen, dagelijkse productiecapaciteit rond 40 ton;
-
Ons kwaliteitsborgingsplan voor spiralstaalbuizen met hoge frequentie. (2.1) Grondstofcontrole voor zowel gewone buizen als vinnen. (2.2) In procescontrole met rapporten,als WPS,PQR&WPQ;Efficiëntie-test van de lasdepositie vóór fabricage, Niet-destructieve proef en trekproef, enz. (2.3) Eindcontrole met verslagen (visueel en dimensioneel onderzoek, enz.).
-
De High Frequency Resistance Welded Fin Tube is integraal verlengd voor de maximale oppervlakte om efficiëntie te bereiken.De warmteoverdracht van hoogfrequente lasbuizen is ongeveer 8~9 keer hoger dan die van andere gewone buizen.
-
Deze gelaste spiraalvormige vinnenbuizen zijn een enkelvoudige integrale eenheid, waardoor hittecontactweerstand en verliezen worden geëlimineerd.Het is de meest voorkomende keuze om tot 475 graden bestand te zijn..
