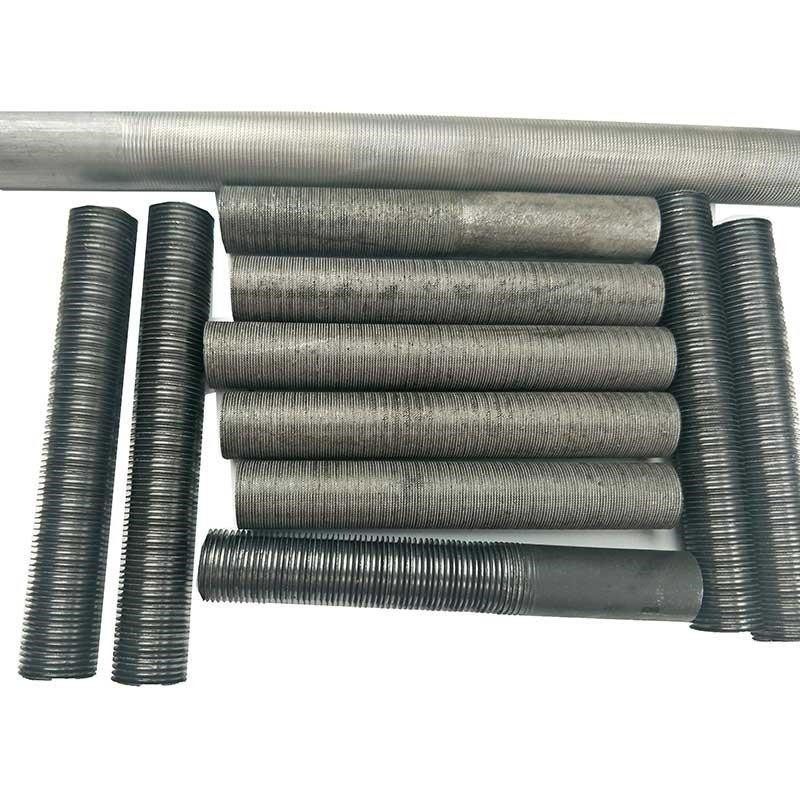

26FPI / 1024 FPM / 0.976mm, A334 Gr 1 / 3 / 6 Carbon Steel Gezweerde Fin Tubes
ASTM A334 / A334M: naadloze en gelaste koolstof- en legeringsstaalbuizen voor lage temperatuurservice
Inleiding:
De vinnen worden uitgerold van de buitenwand van de gladde buis met een passrol. De buis en de vinnen zijn in dezelfde buis.Ventilatiesystemen, Koel- en klimaatbeheersystemen, Machinebouw, Automotive manufacturing en Chemische en pertrochemische en energiecentrale technologie
Alle buizen zijn gecontroleerd door hydrostatische of pneumatische tests, wervelstroomtests en MARCO-tests om de ontwerpspecificaties te verifiëren.En we kunnen de integrale lage vinnen buizen met un-vinnen sectie gaten (5 mm MinBovendien worden de droogmiddelen in elk pakket voor het continentaal vervoer geplaatst.
Aanvaardingscertificaat:
WOLVERINE / HPT / GEWA-K & GEWA-KS
|
Productgegevens
|
|
Detail van de buizen:
|
Buis OD: 12,7 mm~25,4 mm
|
|
Tube lengte: maximaal 18 meter.
|
|
Vinnenhoogte: 1,2 mm ~ 2,77 mm
|
|
Vinnendikte: ongeveer 0,3 mm
|
|
Finnenhoogte: 30 FPI /28 FPI/26 FPI/36 FPI /43 FPI
|
|
Productiecapaciteit:
|
Dagelijkse capaciteit tot 3000 meter;
|
We leveren nog meer carbon steel buismateriaal.
|
Chinese standaard
|
Staalklasse/Nr.
|
Amerikaanse standaard
|
Staalklasse/Nr.
|
|
GB5310
|
20G, 15MoG, 12CrMoG,
12Cr2MoG, 15CrMoG,
12Cr1MoVG,
|
ASTM A106
|
GR. A, B, C
|
|
GB9948
|
10,20,12CrMo,15CMo
|
ASTM A53
|
GR.A,B
|
|
GB3087
|
10,20
|
ASTM A192
|
|
|
|
|
ASTM A179
|
|
|
|
|
ASTM A210
|
A-1,C
|
|
|
|
ASTM A333
|
GR.1,GR3,GR6
|
|
|
|
ASTM A334
|
GR.1,GR3,GR6
|
|
|
|
ASTM A209
|
T1, Ta, Tb
|
|
Duitse standaard
|
Staalklasse/Nr.
|
Japanse standaard
|
Staalklasse/Nr.
|
|
DIN17175
|
ST35.8ST45.8
|
JIS G3454
|
STPG370, STPG410
|
|
DIN1629
|
ST37.0, ST44.0, ST52.0
|
JIS G3461
|
STB340, STB410, STB440
|
|
Britse standaard
|
Staalklasse/Nr.
|
Europese norm
|
Staalklasse/Nr.
|
|
BS3059-I
|
320
|
Voor de toepassing van de voorschriften van de richtlijnen van de Europese Unie
|
P195TR1/TR2,P235TR1/TR2,
P265TR1/TR2
|
|
BS3059-IIS1/S2; TC1/TC2
|
360,440,
|
Voor de toepassing van de voorschriften van de richtlijnen EN 10216.
TC1,TC2
|
195GH, P235GH,
P265GH,
|
Specificaties:
De buizen en vinnen bestaan uit dezelfde buizen en materialen als koolstofstaal, laaggelegeerd staal, roestvrij staal, messing, koper, koper-nikkel legeringen, aluminium, brons, nikkel legeringen, titanium enz...
|
Plain tube (mm)
|
Afmetingen van de vinnen (mm)
|
Verhouding
|
De
|
|
D×t
|
Tj.
|
D
|
Dr.
|
Di
|
Het
|
mm
|
|
19x2
|
0.8
|
18.8
|
17
|
134
|
2.8
|
17.9
|
|
19x2
|
1
|
18.8
|
16.8
|
13.4
|
2.5
|
17.8
|
|
19x2
|
1.25
|
18.8
|
16.6
|
13
|
2.2
|
17.8
|
|
19x2
|
1.5
|
18.8
|
16.6
|
13
|
2
|
17.7
|
|
19x2
|
2
|
18.8
|
16.4
|
13
|
1.7
|
17.5
|
|
25x2.5
|
0.8
|
24.8
|
23
|
18.8
|
2.8
|
23.9
|
|
25x2.5
|
1
|
24.8
|
22.6
|
18.8
|
2.75
|
23.7
|
|
25x2.5
|
1.25
|
24.8
|
22.3
|
18
|
2.5
|
23.6
|
|
25x2.5
|
1.5
|
24.8
|
22.3
|
18
|
2.2
|
23.5
|
|
25x2.5
|
2
|
24.8
|
22
|
18
|
1.8
|
23.4
|
|
25x2.5
|
2.5
|
24.8
|
22
|
18
|
1.6
|
23.3
|
|
D------Buitenste diameter van het vlakke eindonderdeel
Dof----Diameter van bovenste vinnen
Dr-----De diameter van de wortel van de vinnen
Di-----Binnendiameter van de scheerplaat
T------Wanddikte van het vlakke eindgedeelte
T----- Fin pitch
De---- gelijkwaardige diameter van een buis met vinnen
L------De lengte van het eind van de buis
|
|
Stuur ons een e-mail voor meer informatie.
|
Gegevensblad van laagvinnenbuizen
Concurrentievoordeel:
-
We hebben meer dan 10.000 vierkante meter werkplaats, waaronder 10 vinnen machines, dagelijkse extrusie capaciteit tot 3.000 meter.
-
De vinnenmachines van Integral Low Fin Tubes zijn door ons zelf ontworpen en geassembleerd en wij kunnen u vinnenmachines en alle accessoires enz. aanbieden...
-
De integrale lage vinnen worden uit het buisoppervlak gerold om de buitenoppervlakte van het buisoppervlak te vergroten, zonder enige andere dimensie te beïnvloeden.
-
Low Fins zijn erg handig voor strakke condensatoren en vertonen een hoge efficiëntie van warmteoverdracht.
-
Economische oplossingen voor warmte-uitwisselingsproblemen van media met verschillende warmtegeleidingsvermogen of verschillende stroomomstandigheden.
-
Hoge chemische, thermische en mechanische weerstand, geschikt voor ruwe bedrijfsomstandigheden.
