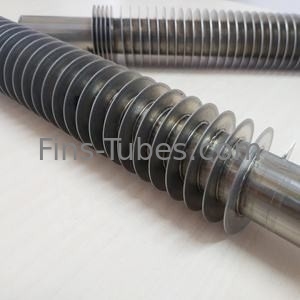

Koelerkoeler 3,3 mm gezaagde solide 32 mm spiraalvormige vinnenbuis
SA213-TP304H, NPS 2'' X SCH80S, doorlopend spiraalvormig gelast warmtewisselaar vinnenpijp
Snelle details:
Hoogfrequentiebestendig gespannen spiraalvormige stalen vinnenbuizen worden veel gebruikt bij het terugwinnen van restwarmte uit koelkastrookgas.
|
Algemene productiecapaciteit voor HF-lassen
|
Algemene specificaties van HF-sweisvinnenbuizen
|
|
Lasinstallatie: 4 vinnenmachines;
Productiecapaciteit per dag tot 40 ton;
HFW Fin type: vast vlak en getande.
|
Tube OD: 19 mm min.
Tube lengte: maximaal 18 meter.
Vinnenhoogte: maximaal 32 mm.
Vinnendikte: 0,8 mm min
Vinnenspitch: min. 4 mm voor vaste vinnen en 3,3 mm voor getande vinnen.
|
Beschrijving:
Algemene productieprocedure: de vinstrook wordt continu gelast en spiraalvormig op een gepolijst kaal buis gewikkeld.En de buis en de vinnen worden met behulp van hoge frequentie weerstand lastechniek.
We produceren zowel een solide platte als een getinte helicale gelaste stalen buis met vinnen en ook kunnen alle spiraaloplosbuizen in het midden of aan het einde van de vinnen gebogen worden, we noemen het haarspeldbuizen.
Basisparameters voor spiraalvormige gelaste vinnenbuizen:
-
Hoogfrequente lasmachine: 200 kW of 300 kW
-
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
-
Aanvaardingscriteria: INTERNATIONAL STANDARD VAN DIMENSIES, TOLERANTIES EN TESTINGEN VAN HIGHEEFREQUENTIE-WEERSTANDE GEWELDDE VINNEN of de leveringsvoorwaarden (TDC) van klanten.
-
Visuele controle: niet-gesolde delen van de vin, schade aan de vin na het bewerken, kopervervuiling, scheuren, wikkels, enz.
-
Afmetingscontrole: hoogte van de vin, afstand tussen de vin, neiging van de vin, golfvorming van de vin, lengte van het gedeelte met en zonder vin, enz.
-
Buigcontrole: ovaliteit, dikte en oppervlaktevermindering.
-
Bescherming: buiten rood-oxide zinkfosfaatprimar en binnen vluchtige corrosie-remmers (VCI) in wateroplosbare tabletvorm.
-
Finish aan het uiteinde van de vin: Bevel ((30~35 graden)
-
Leveringsvoorwaarde: De einden van de buizen zijn vierkant gesneden, vrij van buizen, intern gedroogd en luchtgeblazen, aan de buitenzijde van beide uiteinden van de helicale gelaste buizen is lak aangebracht.De droogmiddelen worden ook in de verpakkingen voor continentaal vervoer geplaatst..
-
De documentatie omvat QAP, WPS, PQR& WPQ, certificaten van de grondstoffabriek, resultaten van de inspectie en de proefmonsters en het garantiecertificaat van de fabrikant.
Toepassingen:
De High Frequency Resistance Welded Helical Fin Tubes worden op grote schaal toegepast in warmteverwarmers, warmtewisselaars, ketels, economisers, voorverwarmers, koelers, warmtepijpen, verwarmers enz....
Specificaties:
Een breed scala aan vinnen en buismaterialen kan worden gecombineerd.
|
Artikel 2
|
Algemene materialen
|
Populair materiaal
|
|
Kernbuismateriaal
|
Koolstofstaal, legeringsstaal, hittebestendige staal, roestvrij staal, enz.
|
1. koolstofstaal: A179/A192/SA210/P235GH enz.
2. roestvrij staal: TP304/304L,
TP316/TP316L, A789 S31803/S2205 enz.
3. legeringsstaal: T11/T13
|
|
Vinnenmateriaal
|
Koolstofstaal, legeringsstaal, hittebestendige staal, roestvrij staal, enz.
|
1.Koolstofstaal: Spcc
2Roestvrij staal:
3.
|
|
Vervaardiging van spiraalvormige stalen vinnenbuizen
|
Zware vinnen ((mm)
|
gezaagde vinnen
|
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
|
Buis OD ((mm)
|
19
|
219
|
19
|
219
|
|
Vinnenhoogte ((mm)
|
8
|
26
|
8
|
32
|
|
Vinnendikte ((mm)
|
0.8
|
2.8
|
1
|
1.6
|
|
Vinnendichtheid ((mm)
|
4 ((250 FPM)
|
20
|
3.3 ((303FPM)
|
20
|
|
De lengte van de buis
|
N/A
|
18000
|
N/A
|
18000
|
|
Aanvullend aanbod:
(1) Proces van het afspelen van buizen voor een verbinding van 2 buizen.
(2) Er zijn afstandsringe (materiaal: staal) beschikbaar.
(3) De ene zijde is van vaste vlakke vinnen en de andere is van getande vinnen, twee vinnen op dezelfde buis.
|
Onze dienst:
1. Onderzoek-professionele offerte, of stuur het vraagstuk meer details, we beginnen contact meer details
2Bevestig de prijs, de doorlooptijd, de betalingstermijn enz.
3. Onze verkoop stuurt de Proforma factuur met onze zegel, of u bestelt online naar ons
4De klant betaalt de borg en stuurt ons het bankbewijs.
5. Initieel Productie Stage-Informeer de klanten dat we de betaling hebben gekregen, en zal de monsters te maken volgens uw verzoek, stuur u foto's of monsters om uw goedkeuring te krijgen.Wij informeren u dat we de productie zullen regelen en de geschatte tijd informeren.
6. Midden Productie-stuur foto's om de productielijn te laten zien die u kunt zien producten. Bevestig de geschatte levertijd opnieuw.
7. eindproductie-massa productie producten foto's en monsters zal u voor goedkeuring te sturen.
8. Klanten maken betaling voor het saldo en schip goederen, informeren van het tracking nummer en controleer de status voor klanten
9. bestelling kan worden gezegd "afmaken" wanneer u de goederen ontvangen en tevreden met hen
