Continu hairpin metalen U-vormige 1500 mm gelaste vinbuizen

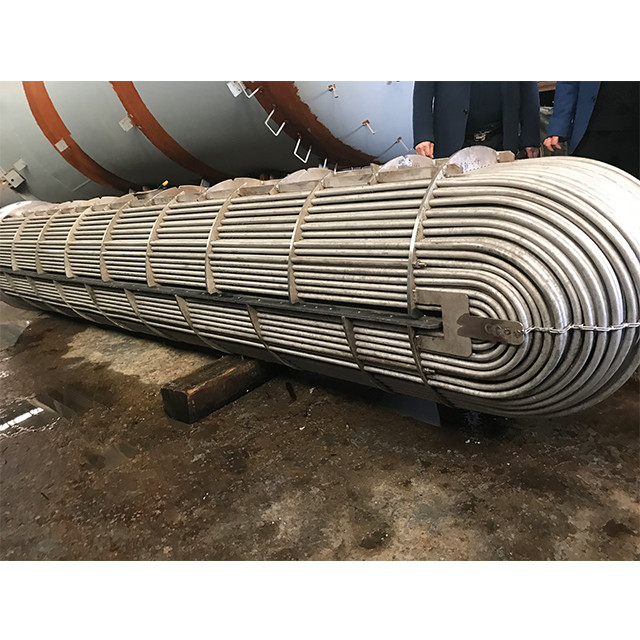

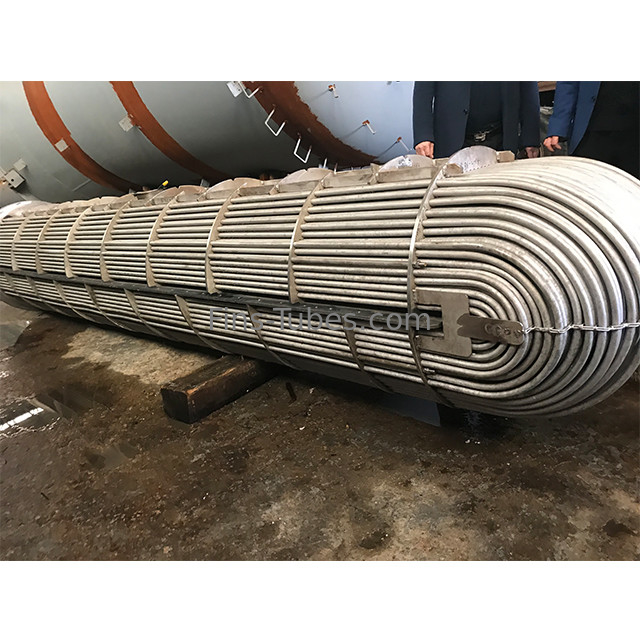

ASTM A106 SMLS koolstofstaal, doorlopend haarspeld lassen staal U-buis bundel
Snelle details:
ASTM A106B/ASME SA106B (beschikbare staalklasse: GradeA / B / C).
ASTM 179/ASME SA179
ASTM 192/ASME SA192
ASTM A213 T11 /T22
Type buis: naadloos (koud getrokken)
Eind van buizen:Einde van de buizen of van de buizen
Beschrijving:
Continu haarspeldweldingsstaal U-buisbundel. Deze buizen worden veel gebruikt in ketels en economisers.
Klasse en chemische samenstelling:
|
Graad
|
C≤
|
Deeltjes
|
P≤
|
S≤
|
Si ≥
|
Cr≤
|
Cu≤
|
Mo≤
|
Ni≤
|
V≤
|
|
Een
|
0.25
|
0.27-0.93
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
B.
|
0.30
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
C
|
0.35
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
Fabriekstest en andere termen:
1. Hydrostatische of niet-destructieve elektrische test
2- Warmtebehandeling: volgens de norm
3Oppervlakte: volgens de norm.
4Grootte van de korrels: volgens de norm
5. bemonstering: plattelijking, vlammen, korrelgrootte, markering
6Wij leveren een schommelend eind, een plastic dop, een lak, geolied of zwart geverfd om roest te voorkomen en andere verpakkingen.
De dienstverlening.
Technische eisen:
Standaardspecificatie van rechte buizen voor buigen:
ASTM A106; ASTM A179; ASTM A192; ASTM A210 enz.
Markering:
Voor het buigen door markering machine over de hele lengte van de buis
(Bogen gedeelte na warmtebehandeling zonder markering)
U-bendbuizen:
- TEMA RCB 2.31 Norm van de Tubular Exchanger Manufacturers Association (de negende editie).
-ASTM A688/ASME SA688 Standaardspecificatie voor gelaste buizen van austenitische corrosiebestendigheid
Staalkwaliteit ontworpen voor voerwaterketels.
-ASTM B163/ASME SA163 Normale technische voorschriften voor buizen van nikkel en nikkellegering
Condensatoren en warmtewisselaars.
Buigradius:
Van 1,5*OD ((buitendeurs) tot 1500 mm
Bij het bestellen van buizen met een straal van minder dan of gelijk aan 1,5 *OD is het noodzakelijk om de nauwkeurigheid van de geometrie te garanderen.
Maximale lengte van rechte buizen:
(Voor buigen): 35000 mm.
Leglengte:
Min 1 meter, max. 16500 mm (voor maximaal R=1500 mm)
Warmtebehandeling:
Stressverlichting na U-buiging (buiggebied plus 300 mm voor elk been).
Hydrostatische test na U-buiging:
Maximale testdruk 600 bar, 10 seconden weken.
Medium:Demateriaalwater.Verpompte luchtreiniging na hydro-test.
Verpakking: In sterke, voor vervoer geschikte, vooraf gefumineerde houten dozen van overeenkomstige afmetingen voor:
Elke buis lengte, straal, diameter, volgens de PO-eisen en in polyethyleen ingepakt
films met zachte plastic doppen aan beide uiteinden van de buis.
Kwaliteit en chemische samenstelling (%):
|
Standaard
|
GRAAD
|
Chemische samenstelling
|
|
C
|
- Jawel.
|
Deeltjes
|
P
|
S
|
Cr
|
Mo.
|
C.
|
Ni
|
V
|
|
ASTM A179
|
A179
|
≤ 0,06-0.18
|
/
|
0.27-0.63
|
≤ 0.035
|
≤ 0.035
|
|
|
|
|
|
|
ASME SA106
|
SA106B
|
0.170.25
|
≥ 0.1
|
0.701.00
|
≤ 0.030
|
≤ 0.030
|
≤ 0.035
|
|
|
|
|
|
ASTM A106
|
Een
|
≤ 0.25
|
≤ 0.10
|
0.270.93
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
B.
|
≤ 0.30
|
≤ 0.10
|
0.291.06
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
C
|
≤ 0.35
|
≤ 0.10
|
0.291.06
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
ASTM A53
|
Een
|
0.25
|
/
|
0.95
|
0.05
|
0.045
|
0.40
|
0.15
|
0.40
|
0.40
|
0.08
|
|
B.
|
0.3
|
/
|
1.2
|
0.05
|
0.045
|
0.40
|
0.15
|
0.40
|
0.40
|
0.08
|
